用途與特點：
        水電站型自動保壓液控蝶閥是在國內外先進技術的基礎上，經過不斷改進和完善，集機、電、液于一體，是目前國內先進的水輪機進口控制設備。該產品廣泛用于中、小型水電站水輪機進口，能按程序自動運行，作連通和截?cái)嗨?，防止水輪機飛逸，減免水錘現象的閥門。
        該閥開啟采用液壓驅動，油壓可達16MPa，減小了擺動油缸的體積。開閥的同時將重錘舉起，全開后可靠的機械鎖定裝置自動投入。接到關閥信號后，電磁閥動作，自動解除鎖定，在重錘力矩作用下按程序自動關閉，不需動力油源，取消蓄能罐，簡單可靠，大大簡化了液壓系統。
        水電站型自動保壓液控蝶閥采用雙偏心閥板，水平安裝的閥軸在管道中心線上抬高一定距離，使閥板下半部迎水面積大于上半部。緊急關閥時能利用動力水的作用幫助閥門關閉以減小重錘的重量。將結構簡單，體積小的油壓裝置，電氣自動控制箱，擺動油缸，控制油管很緊湊的與閥門集成在一起，不需用戶另配置，成本大幅度降低，節省占地空間。
        該閥配有手揺泵和手動關閥裝置，能在檢修或無電時手動開、關閥。該閥的開、關閥時間均可調，能滿足調保的需要，保證水輪機組安全可靠地運行。自帶的電氣自動控制箱能實現就地、遠程和自動控制的操作，滿足電站“無人值班，少人值守”的要求。


水電站型自動保壓液控蝶閥技術參數：

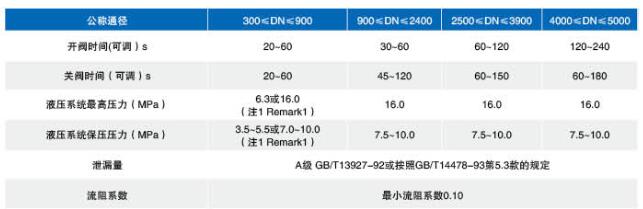

性能參數：

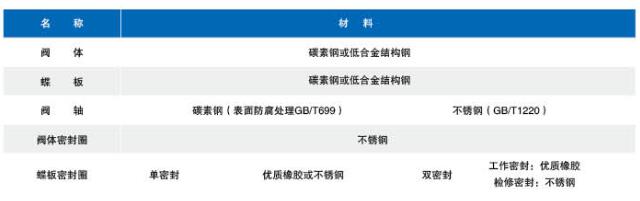

主要部件材料：

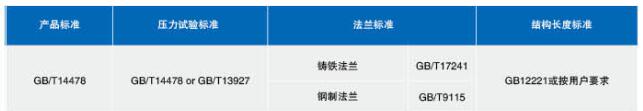

產品技術標準：

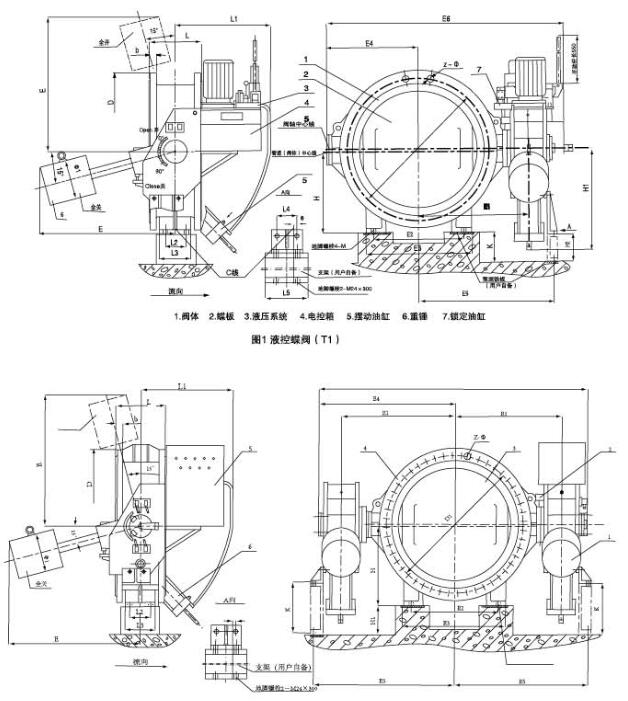

水電站型自動保壓液控蝶閥外型及安裝尺寸圖
