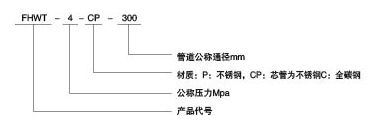

一、型號標準示例
二、選擇
公稱通徑：25~1000mm 公稱壓力：PN≤4MPa 適用溫度范圍：t≤450℃
選擇補償器時應以公稱通徑為準，設計管道補償應以參數表相同，對于腐蝕性比較嚴重的場合宜選用全不銹鋼，對于伸縮不頻繁無腐蝕的場合可選用碳鋼。
對于使用超壓力范圍和介質溫度的產品，公司可以代為設計。
三、補償器在工作壓力所產生的摩擦力計算方式
Pm=Pn·μ·π·D·B·a·10（牛頓）
式中：Pn:管道在工作時的壓力Pa
μ:填料與芯管的摩擦系數0.1
D：補償器伸縮管的外徑cm
B：密封部位的填料長度cm
a：常熟，當Dn≤400cm時，a=2
當Dn≥400cm時，a=1.75
四、新型套筒補償器的工作原理
在彈簧的作用下，使密封填料在特殊的結構中始終處于被壓緊狀態，從而管道中的液體或氣體介質無泄露；密封填料的選擇精良，使產品有較長的使用壽命。
五、技術參數
|
公稱通徑DN
|
配管外徑D
|
伸縮補償器△Lmax
|
安裝外徑D外
|
安裝長度L
|
拉緊螺栓在0.16Mpa表壓下的摩擦力
|
理化重量kg
|
|
25
|
32
|
-50+100=150
|
100
|
750
|
32
|
13.5
|
|
32
|
38
|
-60+90=150
|
120
|
840
|
36
|
15.2
|
|
36
|
42
|
-60+140=100
|
135
|
840
|
40
|
16.3
|
|
39
|
45
|
-60+140=100
|
135
|
840
|
44
|
19.40
|
|
50
|
57
|
-60+140=100
|
150
|
840
|
51
|
21.10
|
|
55
|
60
|
-60+140=100
|
150
|
840
|
59
|
23.35
|
|
65
|
73
|
-80+120=200
|
160
|
840
|
63
|
25.01
|
|
70
|
76
|
-80+120=200
|
160
|
840
|
69
|
26.43
|
|
80
|
89
|
-80+120=200
|
185
|
840
|
77
|
37.55
|
|
100
|
108
|
-100+150=250
|
220
|
850
|
150
|
42.14
|
|
125
|
133
|
-100+150=250
|
235
|
850
|
230
|
55.71
|
|
150
|
159
|
-100+150=250
|
260
|
850
|
349
|
59.95
|
|
175
|
194
|
-100+150=250
|
310
|
850
|
475
|
94.78
|
|
200
|
219
|
-100+200=300
|
335
|
975
|
620
|
120.11
|
|
225
|
245
|
-100+200=300
|
340
|
975
|
751
|
178.33
|
|
250
|
273
|
-100+200=300
|
390
|
975
|
974
|
209.45
|
|
300
|
325
|
-140+210=350
|
440
|
1080
|
1401
|
260.15
|
|
350
|
377
|
-140+210=350
|
500
|
1080
|
1919
|
324.76
|
|
400
|
426
|
-140+260=400
|
565
|
1170
|
2502
|
381.33
|
|
450
|
478
|
-140+260=400
|
615
|
1170
|
3170
|
391.75
|
|
500
|
529
|
-140+260=400
|
670
|
1170
|
3900
|
429.44
|
|
600
|
630
|
-180+270=450
|
780
|
1280
|
5620
|
551.77
|
|
700
|
720
|
-180+270=450
|
895
|
1280
|
7670
|
596.74
|
|
800
|
820
|
-220+280=500
|
1010
|
1380
|
8520
|
635.21
|
|
900
|
920
|
-220+280=500
|
1110
|
1380
|
9620
|
716.52
|
|
1000
|
1020
|
-220+280=500
|
1220
|
1380
|
10500
|
781.73
|
參數
|
DN
|
25
|
32
|
36
|
40
|
50
|
57
|
65
|
70
|
80
|
100
|
125
|
150
|
175
|
200
|
225
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
700
|
|
D
|
31
|
37
|
41
|
44
|
56
|
59
|
72
|
75
|
87
|
106
|
131
|
157
|
192
|
217
|
243
|
270
|
322
|
373
|
422
|
476
|
525
|
626
|
720
|
|
B
|
40
|
40
|
40
|
40
|
40
|
40
|
40
|
40
|
40
|
70
|
70
|
70
|
70
|
70
|
70
|
70
|
85
|
85
|
85
|
85
|
85
|
85
|
85
|
使用安裝
1、本套筒補償器與管道焊接時，管道連接處應進行坡口，焊接后按壓力容器要求進行探傷，并進行水壓試驗，試驗時應調整密封壓緊部件至無泄露，各部件受力應一致，使用力矩扳手為好。
2、滑動支架和固定支架根據設計安裝，為保證管道無側向位移而沿軸向伸縮，補償器一般應安裝在固定支架的近旁，并應在活動側設導向支架，在管道轉彎處，必須安裝固定支架。
3、補償器的保溫防水結構可與管道相同，但對伸縮不可產生的束力。
4、如果在安裝時，不慎把內管拉出，應重新組裝并試驗合格后方能在官路上安裝。
5、本補償器在各種氣溫下，均可按zui大安裝長度Lmax安裝，不需預拉或預壓，安裝時，套管松動長度尺寸錯位，可將套管推進或拉出，準壓緊后再安裝。

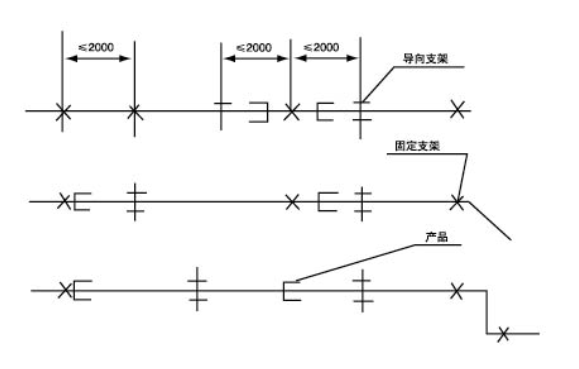

6、一般安裝方式見下對簡圖：
